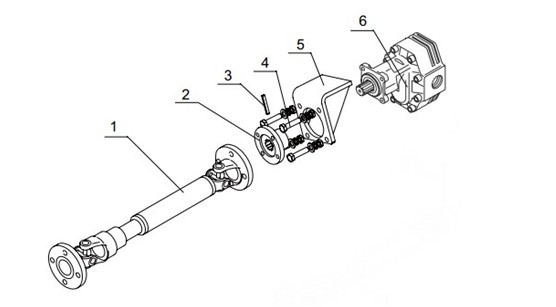

齒輪泵的安裝

1、傳動軸              2、泵連接器               3、開口銷

4、螺栓                5、齒輪泵托架             6、齒輪泵

如果傳動軸具有伸縮性時，泵連接器與齒輪泵花鍵軸間須用開口銷加以固定。

如果傳動軸不具有伸縮性時，泵連接器與齒輪泵花鍵軸間不可用開口銷加以固定。

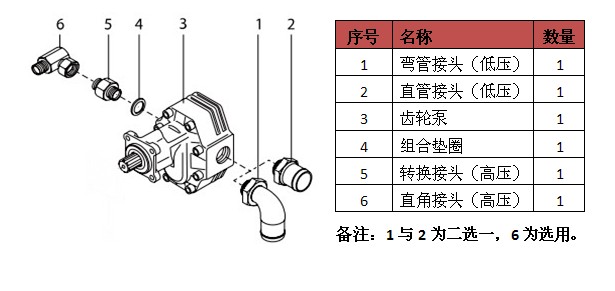

齒輪泵管路連接示意圖
